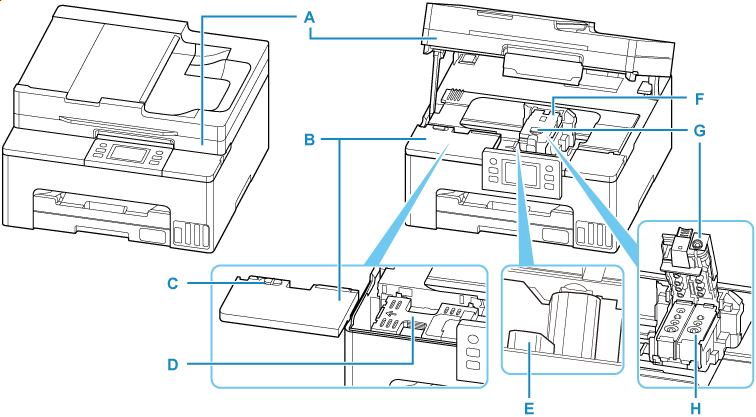

Innenansicht
- A: Scan-Modul/Abdeckung
- Das Scan-Modul dient zum Scannen von Originalen. Öffnen, um Tintenbehälter wieder aufzufüllen und gestautes Papier zu entfernen.
- B: Wartungsabdeckung
- Entfernen Sie diese beim Austausch der Wartungskassette.
- C: Verriegelung der Wartungsabdeckung
- Verwenden Sie diese beim Austausch der Wartungskassette.
- D: Wartungskassette
-
Nimmt Tinte für die Reinigung auf.
- E: Tintenventilhebel
-
Ermöglicht den Transport eines Druckers.
- F: Druckkopfhalter
- Der Druckkopf ist vorinstalliert.
- G: Verriegelung für den Druckkopf
- Fixieren Sie den Druckkopf.
- H: Druckkopf
